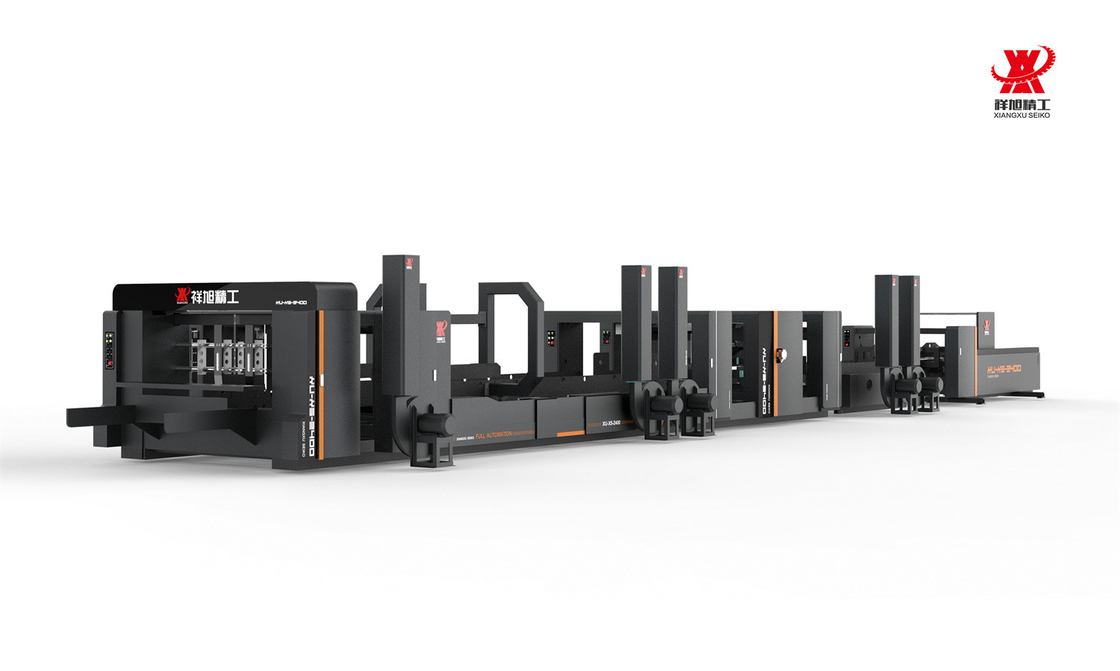

ऑटो फीडिंग रेक्टिफिकेशन के साथ हाई स्पीड ऑटोमैटिक फोल्डर ग्लूयर मशीन 75kw

घुमावदार मशीन उच्च गति ऑटोमैटिक ग्लूइंग स्टिचर ऑटो फीडिंग रेक्टिफिकेशन

मुख्य कार्यसिलाई की अधिकतम गति 1200 नाखून/मिनट है, गोंदने की गति 180 मीटर/मिनट है, जिससे उत्पादन दक्षता में काफी सुधार होता है।

पूरी मशीन पीएलसी और टच स्क्रीन द्वारा नियंत्रित होती है और बटन द्वारा संचालित की जा सकती है।

स्वचालित कागज खिला, स्वचालित गोंद और सिलाई, स्वचालित तह, स्वचालित सुधार, स्वचालित गिनती, स्वचालित स्टैकिंग।

मुख्य ड्राइव स्थिर संचालन और सटीक ट्रांसमिशन सुनिश्चित करने के लिए सिंक्रोनस बेल्ट व्हील प्रकार को अपनाता है।

मुख्य मोटर दोहरी आवृत्ति नियंत्रण, स्थिर और बिजली की बचत को अपनाता है।

प्रत्येक भाग की गाइड प्लेटों को बार मोटर द्वारा समायोजित किया जाता है, सटीक और समायोजित करने में आसान।

सक्शन बेल्ट फीडिंग मोड, सरल संरचना, तेज गति और सटीक पेपर फीडिंग को अपनाकर।

पेस्ट ट्यूब को विभिन्न कार्टनों के गोंद अनुप्रयोग आवश्यकताओं को पूरा करने के लिए मनमाने ढंग से समायोजित किया जा सकता है।

माध्यमिक सुधार कार्य के साथ, मुंह के आकार को समाप्त करना और स्क्रैप दर को कम करना।

अंतर गति सुधार के साथ, कैंची का अंतर पूरी तरह से समाप्त हो जाता है और तह अधिक सटीक होता है।

डिलीवरी और शेपिंग विभाग स्वचालित रूप से पूरे स्टैक की गिनती, आकार, स्टैक और आउटपुट करता है।

गिनती खंड का दबाव कार्टन प्रकार के साथ समायोजित किया जाता है, और फोटोइलेक्ट्रिक काउंटर को अपनाकर, सटीक गिनती की जाती है।

यह स्वचालित रूप से मिलान स्ट्रैपिंग मशीन, सुविधाजनक और तेजी से श्रम और समय बचा सकता है।

स्टार्ट विलंब संरक्षण कार्य के साथ मुख्य मोटर. यदि सभी इकाइयों को ठीक से लॉक नहीं किया जाता है, तो मुख्य मोटर काम नहीं करेगा.मुख्य तकनीकी पैरामीटर

मोड

XU-X5-2000

XU-X5-2400

स्विंग नाखून सिर की गति

1000 नाखून/मिनट

1000 नाखून/मिनट

MIN कार्डबोर्ड मोटाई

6mm ((3mm+3mm)

6mm ((3mm+3mm)

अधिकतम कार्डबोर्ड मोटाई

16mm ((8mm+8mm)

16mm ((8mm+8mm)

नाखून के तार का आकार

1.8*0.8mm ±0.02MM

1.8*0.8mm ±0.02MM

U नाखून अंदर की चौड़ाई

14 मिमी

14 मिमी

नाखून का कोण

45°

45°

एकल नाखून की दूरी

60~100 मिमी

60~100 मिमी

डबल नाखून दूरी

12 मिमी

12 मिमी

शक्ति

61 किलोवाट

64 किलोवाट

एक नील लंबाई

38 मिमी ((नाखून पैर 12 मिमी)

38 मिमी ((नाखून पैर 12 मिमी)

अधिकतम आकार C

2000 मिमी

2400 मिमी

MIN SIZE A

200 मिमी

200 मिमी

अधिकतम आकार A

600 मिमी

900 मिमी

न्यूनतम आकार न्यूनतम आकार B

180 मिमी

180 मिमी

अधिकतम आकार B

750 मिमी

750 मिमी

कार्डबोर्ड MIN आकार ((D*C)

350*880 मिमी

350*880 मिमी

कार्डबोर्ड MAX SIZE ((D*C)

900*2000 मिमी

1200*2400 मिमी

मशीन का वजन

18000 किलो

20000 किलो

मशीन का आकार (L*W*H)

21420*3720*2211 मिमी

21420*3720*2211 मिमी

मोड

XU-X5-2800

स्विंग नाखून सिर की गति

1000 नाखून/मिनट

MIN कार्डबोर्ड मोटाई

6mm ((3mm+3mm)

अधिकतम कार्डबोर्ड मोटाई

16mm ((8mm+8mm)

नाखून के तार का आकार

1.8*0.8mm ±0.02MM

U नाखून अंदर की चौड़ाई

14 मिमी

नाखून का कोण

45°

एकल नाखून की दूरी

60~100 मिमी

डबल नाखून दूरी

12 मिमी

शक्ति

73 किलोवाट

एक नील लंबाई

38 मिमी ((नाखून पैर12 मिमी)

अधिकतम आकार C

2800 मिमी

MIN SIZE A

240 मिमी

अधिकतम आकार A

900 मिमी

न्यूनतम आकार न्यूनतम आकार B

180 मिमी

अधिकतम आकार B

750 मिमी

कार्डबोर्ड MIN आकार ((D*C)

450*880 मिमी

कार्डबोर्ड MAX SIZE ((D*C)

1400*2800 मिमी

मशीन का वजन

23000 किलो

मशीन का आकार (L*W*H)

21480*4100*2260 मिमी

विद्युत नियंत्रण विशेषताएं90 प्रतिशत से अधिक विद्युत तत्व अंतरराष्ट्रीय प्रसिद्ध ब्रांड हैं। नियंत्रण केंद्र सेर्वो सीएनसी पोजिशनिंग प्रौद्योगिकी का उपयोग करते हैं,सभी कामकाजी इकाइयों में रंग टच स्क्रीन और बटन दबाएँ ऑपरेटिंग डिवाइस मेमोरी पैरामीटर हैंजब आप मशीन को रोकते हैं, तो आपके द्वारा पहले से सेट किए गए डेटा को स्वचालित रूप से रीसेट कर दिया जाता है और उत्पादों का उत्पादन करते समय इसे फिर से सेट करने की आवश्यकता नहीं होती है, यह समय और बोर्ड बचाता है।

1000 से अधिक ऑर्डर सेव किए गए मेमोरी स्टोरेज के साथ। कंप्यूटर कंट्रोल के साथ, ऑर्डर की तारीख सहेजें, फास्ट ऑर्डर शाफ्ट और भी आसान ऑपरेट करें।

सभी इकाइयों का उपयोग वायवीय ताला, बिजली अलग, खिला पहियों बंद हो जाएगा जब अलग अगली बार काम सटीकता सुनिश्चित करने के लिए मशीन.ऑटो फीडिंग यूनिट10 सेट जापान निट्टा पूरी तरह से सक्शन बेल्ट नियंत्रण, वायवीय बैफल पैटिंग डिवाइस ((साइड बैफल), पैटिंग आवृत्ति कंप्यूटर के साथ टच स्क्रीन पर सेट किया जा सकता है।

एक बटन के साथ सभी इकाइयों को अलग करें, ऑटो बैक टू ′′ज़ीरो′′ डिज़ाइन।

घर्षण प्रकार के क्लच के साथ प्रेषण अक्ष, किसी भी गलत संचालन के मामले में मशीन को नुकसान से बचें।

स्टार्ट देरी संरक्षण कार्य के साथ मुख्य मोटर. यदि सभी इकाइयों को ठीक से लॉक नहीं किया जाता है, मुख्य मोटर काम नहीं करेगा.

यू आकार की टील मेज के साइड स्ट्रिप्स मशीन इकाइयों के बीच, किसी भी गलत ऑपरेशन के मामले में ऑपरेटर को चोट पहुंचाने से बचें।

मोटर चालित आगे और पीछे की गति के साथ बैक टॉप बोर्ड स्टैकर, सेटिंग समय बचाएं।

मैनुअल सिंक्रोनस समायोजन के साथ फ्रंट बोर्ड दूरी समायोजन, सुविधाजनक और त्वरित समायोजन।

भोजन जारी रखें और उपलब्ध भोजन को छोड़ दें।

बोर्ड फीडिंग नंबर काउंटर, सेट और उत्पादन मात्रा प्रदर्शित करें।

कैम बीयरिंग के साथ ट्रांसमिशन सुचारू ट्रांसमिशन सुनिश्चित करने के लिए घर्षण को कम करें।


ऑटो प्रेसिंग यूनिटखुराक के लिए स्वतंत्र सर्वो मोटर ड्राइव के साथ लीड किनारे फीडर,

प्रेस के साथ पूरी तरह से वैक्यूम ट्रांसफर फीडर. कोई नुकसान नहीं किया बोर्डों.

दबाव नियामक डिवाइस प्रत्येक गाइड प्लेट पर स्थापित है, और दबाव कार्टन की मोटाई के अनुसार समायोजित किया जा सकता हैऑटो फोल्डिंग यूनिटविभिन्न आकारों के अनुसार, एक या एक से अधिक चिपकाने वाले उपकरण के साथ फोल्डिंग भाग के सामने। चिपकाने वाले उपकरण में लेपित रबर पहिया, ऊपरी दबाव पहिया और रबर बॉक्स शामिल हैं।बी, दो ब्लॉक स्वतंत्र मंदी मोटर ड्राइव है, डिबगिंग में सुविधाजनक और त्वरित

बोर्ड मुख्य रूप से तीन 60 मिमी चौड़े बेस बैंड और दो 60 मिमी चौड़े और दो गुना अपहरण कैथेटर के माध्यम से दूसरी पंक्ति और चौथी पंक्ति 180 के बाएं और दाएं पक्षों को प्राप्त करने के लिए है।

गाइड व्हील के विभिन्न कोणों की एक संख्या है, विभिन्न कागज और कार्डबोर्ड मोटाई के अनुसार, विभिन्न स्थिति और कोण के गाइड व्हील समायोजित,कार्डबोर्ड को अधिक सुचारू रूप से मोड़ें

स्वतंत्र मंदी सेवर मोटर ड्राइव, संचालित करने के लिए आसान, कई समर्थन बीयरिंग के साथ निचले बेल्ट, बूट बेल्ट की सुचारू संचालन का समर्थन करने के लिए

बॉक्स प्रकार की आवश्यकताओं के अनुसार स्वतंत्र ट्रांसमिशन बॉक्स की गति को बहुत अधिक सही ढंग से समायोजित कर सकता है।

मुड़ा हुआ कार्टन मुड़ने वाले भाग से सुधार विभाग में समायोजित किया जाता है,और सुधार भाग के ऊपरी और निचले बेल्ट कार्टन की जरूरत के अनुसार कार्टन के लिए ऊपरी और निचले बेल्ट की गति को समायोजित कर सकते हैं, ताकि कार्टन की ऊंचाई कम हो सके

सुधार विभाग ए / बी दो ब्लॉक गाइड से मिलकर बनता है, प्रत्येक प्लेट सुधार पहिया से लैस है, कार्टन सील के आकार को संशोधित करने के लिए कार्टन की जरूरतों के अनुसार

सर्वो सुधार प्रणाली सकारात्मक भाग पर स्थापित है, और कार्टन कार्टन के सुधार पहिया के बाद फिर से सही है, ताकि कार्टन एक अधिक सही प्रभाव प्राप्त कर सकते हैंधक्का और झपटना इकाई(सुधार खंड)अनुभाग को ठीक करने के लिए अद्वितीय कैम, द्विपक्षीय ड्राइव, स्विस रैखिक बीयरिंग का उपयोग करें, क्रोम बार स्लाइडिंग करें, सुधारक प्लेट अधिक शक्तिशाली और कार्टन पर अधिक समान सुधार है,सटीकता सुनिश्चित करने के लिए कार्टन सील करना. स्वतंत्र 80 मिमी चौड़ा, 6 मिमी ताइवान आयात बेल्ट नरम मोटी मध्यम, नहीं कुचल उत्पादों का उपयोग; गिनती भाग संतुलित आगे और पीछे ले जा सकते हैं; दबाव, आदेश संचरण, सही गुणवत्ता सुनिश्चित;

समायोज्य अनुभाग उपलब्ध, दूसरा समायोजित कार्डबोर्ड आकार,

सुनिश्चित करें कि कार्टन बेहतर गुणवत्ता और 2mm-0mm के भीतर मछली की पूंछ को कमसिलाई इकाईइटली मूल नाखून सिर, उच्च गति 1000 नाखून / मिनट से अधिक,

स्कूल सिर्फ दो 60 चौड़ाई फ्लैट बेल्ट द्वारा कार्टन में नाखून बॉक्स विभाग में,

दो बेल्टों को कार्डबोर्ड की मोटाई के अनुसार स्वचालित रूप से समायोजित किया जा सकता है।

सुधार ब्लॉक नाखून बॉक्स और सुधार भाग के जंक्शन पर स्थापित किया जाता है, जो सुधार भाग और सुधार भाग के सर्वो सुधार प्रणाली के साथ संयोजन में प्रयोग किया जाता है

स्विंग प्रकार के एक पेटेंट डिजाइन के साथ सुसज्जित डबल पेंच नाखून सिर नाखून बॉक्स, एक क्लच और इलेक्ट्रिक आंख ड्राइव के साथ ब्रेक, नाखून / दर 1000 मिनट से अधिक, high speed does not stop making the carton nailing speed at a constant speed transmission between the speed and the distance between the nail is directly related to when the nail box paste box when the nail head switch will automatically lift the nail box with the speed of the host.कार्बोर्ड पर मोड़स्वचालित रूप से कार्डबोर्ड पर फ्लिप करें ताकि नाखून की स्थिति बीच में नहीं, बल्कि किनारे पर हो,

2mm-0mm के भीतर कार्टन की सतह को नुकसान कम करें

बाद में स्टैकिंग को अधिक व्यवस्थित और स्थिर सुनिश्चित करें।गिनती और स्टैकिंग इकाईस्वचालित गिनती, फोटोइलेक्ट्रिक + इन्फ्रारेड बिंदु नियंत्रण

स्वचालित गिनती, स्वचालित स्टैकिंग, तेज, अधिक सटीक प्रौद्योगिकी, उच्च दक्षता

गिनती गति स्वचालित रूप से नाखून बॉक्स की घूर्णन गति के अनुसार समायोजित किया जाता है, मैनुअल ऑपरेशन मोड और समायोजन गति भी चुना जा सकता है
